Komforno grijanje sa jednolično raspoređenom toplinom u prostoru
Podno grijanje je pogodno za gotovo sve strukture podova i odlično je rješenje za novogradnje i prostore koji se renoviraju. Podno grijanje je nevidljivo i ne utječe na dizajn interijera. Topao pod je bez premca po udobnosti.
Akumulacijsko električno podno grijanje
Postavljanje kabela u sloj betona minimalne debljine 6 cm. Za prostore u kojima se stalno boravi. O debljini sloja betona ovisi brzina akumulacije topline i početak emisije topline.
Postavljanje kabela u sloj betona minimalne debljine 6 cm. Za prostore u kojima se stalno boravi. O debljini sloja betona ovisi brzina akumulacije topline i početak emisije topline.
Direktno električno podno grijanje
Postavljanje kabela ili mrežice direktno ispod završne podne obloge u fleksibilno ljepilo, nivelir masu ili tanki sloj betona. Za prostore u kojima je potrebno brže zagrijavanje; apartmani, vikendice, kupaone i prostori za iznajmljivanje.
Rješenja za sve potrebe
Podno grijanje je pogodno za većinu podnih konstrukcija i podnih obloga, kao jedino ili dopunsko grijanje. Može biti direktno, indirektno ili kombinacija istih. Podno grijanje i učinkovita ventilacija umanjuju rizik i posljedice u prostorima izloženim vlazi. Kako podno grijanje omogućava višu operativnu temperaturu, moguće je sobnu temperaturu smanjiti za 1–2°C a bez da se to odrazi na komforu. To će uštedjeti 5–10% troškova grijanja.
Odabir adekvatnog proizvoda

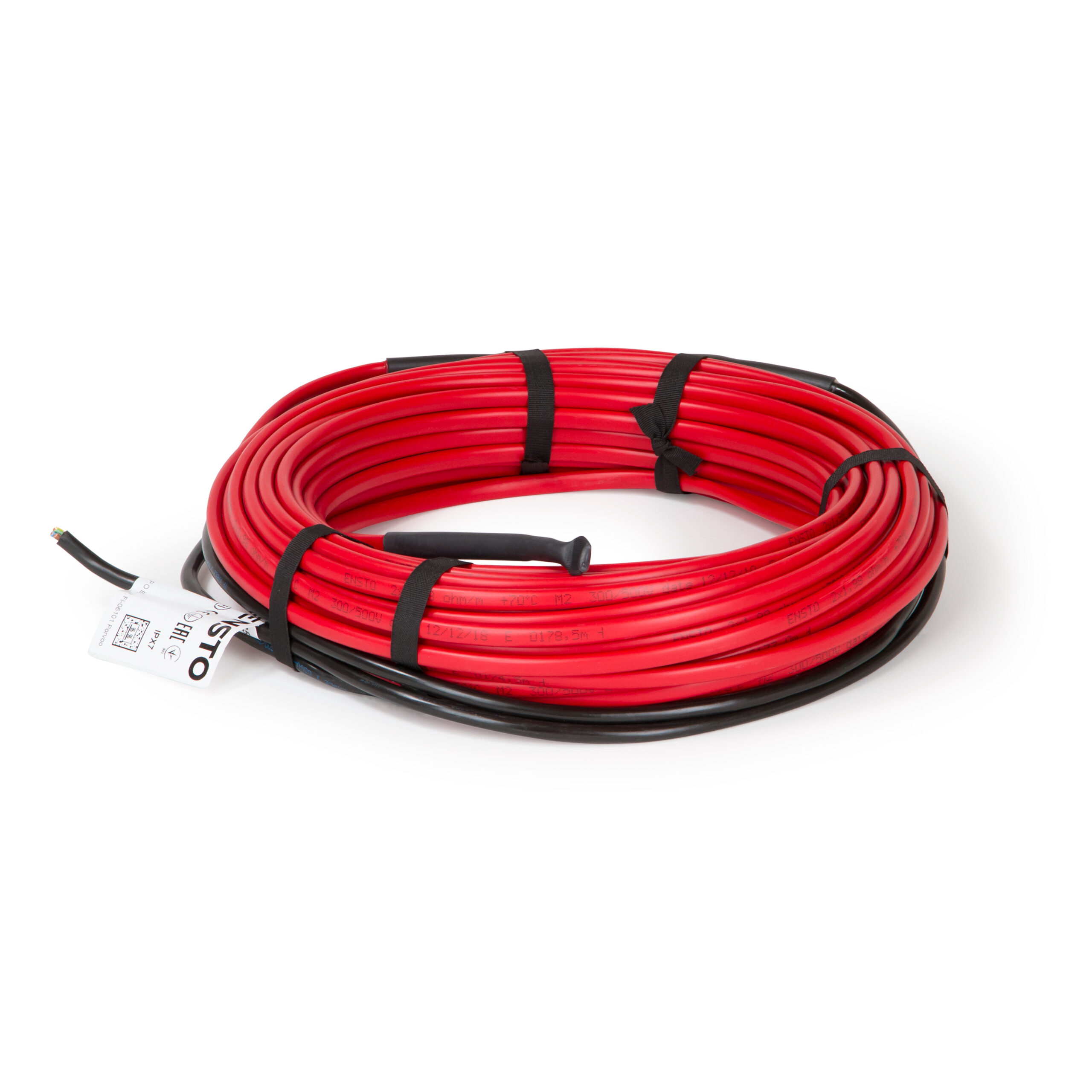

Tassu i Tassu S grijući kablovi
Za tanke podove i renovacije - tanki kabel i mrežice
I mrežica - ThinMat i ThinKit kabel 4,2 mm, brzo se i lako postavljaju na već postojeći pod.
ThinKit
• Uvijek se polaže na nezapaljive materijale
• Kabel je okrugao i ne savija se kod postavljanja
• Uvijek se u potpunosti mora prekriti nivelirajućom masom
ThinMat
• Može se polagati i na drvene površine (npr. iverica i šperploča)
• ThinMat od 100 W/m² predstavlja komforno grijanje za vlažne i suhe unutarnje prostore.
ThinMat 160 W/m² je za upotrebu kod slabije izolacije i kada je podna obloga od betona, klinkera ili kamena.
• ThinMat 160 W/m² se ne upotrebljava sa drvenim podnim oblogama-
• Kabel je pričvršćen na jaku ljepljivu podlogu koja sprečava pomicanje kabela prilikom zalijevanja
• Standardna širina 50 cm
• Uvijek se u potpunosti mora prekriti nivelirajućom masom. Malena visina proizvoda omogućava minimalno podizanje visine opda. Lako se i jednostavno postavljaju, pristupačne su cijenom i pogodne za betonske, kamene ili klinker podove ali, sa određenim ograničenjima, i za drvo, laminate i parket.
Bazične pretpostavke prilikom planiranja:
1. Adekvatna snaga grijanja kroz cijeli hladni period
• Snaga kabla kontinuiranog podnog grijanja je > 1.2 x toplinski gubitak kalkuliranog prostora
• Snaga kabla djelomično akumulacijskog podnog grijanja je > 1.4 x toplinski gubitak kalkuliranog prostora
2. Površinska temperatura poda mora biti ugodna
• Jednako raspoređena toplina unutar cijelog prostora, instalacijski razmak 10–30 cm
• Adekvatna temperatura poda kroz topli dio godine – ne previše toplo tokom hladnog perioda
3. Temperatura poda ne smije oštetiti podnu oblogu
• Pravilan izbor proizvoda i materijala
• Pravilan izbor temperature u skladu sa podnom oblogom
4. Adekvatna brzina promjene temperature prema promjeni uvjeta
• Debljina betona 80–100 mm
Odabir adekvatnog proizvoda
Odaberite prikladan kabel, snagu i vrstu postavljanja koji odgovaraju strukturi poda i podnoj oblozi. Instalacijska dubina kabela i instalacijski kabel mogu utjecati na karakteristike podnog grijanja. U obzir treba uzeti i lokalna pravila.
Postavljanje podnog grijanja u već postojeći prostor
Struktura poda treba biti pregledana kako bi se ustanovila najbolja metoda postavljanja i odabrao adekvatan proizvod. Dodavanje podnog grijanja je jednostavno kad se podovi mijenjaju ili se otvara cijela konstrukcija poda u svrhu poboljšanja izolacije. U vlažnim prostorima (nove podne konstrukcije), kabel za podno grijanje se uvijek postavlja ispod vodootporne membrane. Potreban instalacijski razmak je 10–20 cm što će osigurati ujednačenu temperaturu poda.
Tassu (20W/m)
Dozvoljeni radijus svijanja 40 mm
| Snaga prema površini | Instalacijski razmak |
| 60 70 80 90 100 110 120 130 140 150 | 33 29 25 22 20 18 17 15 14 13 |
Dizajniranje podnog grijanja
Akumulacijsko električno podno grijanje
Jednostruka betonska ploča
Jednostruka betonska ploča
1. Kompaktirani pijesak
2. Termička izolacija
3. Građevinski papir
4. Grijući kabel
5. Podni osjetnik u zaštitnoj cijevi
6. Odljev
7. Izolacija protiv vlage (ukoliko je potrebno)
8. Ljepilo za pločice
9. Zvučna izolacija
10. Podna obloga
11. Termostat
Konstrukcija je u skladu s finskim standardima
• Sa jednostruko lijevanom betonskom pločom kabel se pričvršćuje direktno za armaturnu mrežu
• Pazite da ne oštetite kabel i pridržavajte se instalacijskog razmaka
• Preporučljivo je postaviti sloj izolacijskog materijala ispod podnog grijanja kako bi se osigurao odlazak topline u prostoriju
• Prilikom lijevanja betona, vodite računa da je kabel čitavom dužinom postavljen u medij jednake termičke provodljivosti, nježnim odizanjem mreže na kojoj je kabel kako bi se izbjegli mogući zračni džepovi.
• Tassu kabel je idealan za ovu podnu konstrukciju. Za dobro izolirane nisko energetske kuće može se upotrijebiti i Tassu S.
Dvostruka betonska ploča
drvena struktura poda
1. Kompaktirani pijesak
2. Termička izolacija
3. Građevinski papir
4. Prvi sloj betona
5. Traka za pričvršćivanje kabela
6. Grijući kabel
7. Podni osjetnik u zaštitnoj cijevi
8. Drugi sloj betona
8. Izolacija protiv vlage (ukoliko je potrebno)
9. Ljepilo za pločice
10. Zvučna izolacija
11. Podna obloga
12. Termostat
Konstrukcija je u skladu s finskim standardima
• Preporučena konstrukcija za podove deblje od 100 mm
• Armaturna mreža i električne provodne cijevi se mogu ugraditi u prvi sloj betona ( > 6 cm)
• Kabel se postavlja na prvi sloj betona, nakon što se osušio
• Učvrstite kabel pomoću trake za fiksiranje XBC1230 (odrezane na željenu dužinu) koju ste pričvrstili za beton. Osjetnik termostata mora biti postavljen u zaštitnu cijev u sredinu između dva dijela kabla.
• Debljina drugog sloja ovisi o potrebnoj akumulaciji i podnoj oblozi.
• Za pločice i kamene podove, postavite kabel na veću dubinu kako bi se ujednačila površinska temperatura.
• Sa drvenom oblogom temperatura će biti ujednačena i u slučaju kad je kabel blizu površine poda.
• Svi ENSTO kablovi se mogu upotrijebiti u ovakvoj konstrukciji poda.
Drvena struktura poda
Drvena struktura poda
1. Termička izolacija
2. Aluminijska folija
3. Mreža za pričvršćivanje
4.Grijući kabel Tassu S
5. Osjetnik termostata u zaštitnoj cijevi
6. Metalni okov koji sprečava dodirivanje kabla s drvetom
7. Podna obloga
8. Termostat
• Iako je njihov kapacitet akumulacije topline vrlo mali, podno grijanje dobro funkcionira i sa drvenim podovima
• Pogodne i za temeljne i podove među katovima
• Upotrijebite isključivo kabel pogodne strukture i jačine (10 W/m) za ovu situaciju. Maksimalna snaga s materijalima kao što je drvo, parket i laminat je 80 W/m2
• Isključivo Tassu S se ovdje može upotrijebiti
• Grijući kabel je pričvršćen za čeličnu mrežu koja se nalazi između izolacije i podne obloge.Osjetnik termostata mora biti postavljen unutar zaštitne fleksibilne tube u sredini između dva dijela kabla, bez da igdje dodiruje kabel.
• Mreža osigurava da kabel ne sklizne u izolaciju i tako ga štiti od prevelikog zagrijavanja.
• Obavezno ostaviti prostor od 30 mm između kabla i podne obloge od bilo kojeg zapaljivog materijala kao što je drvo.
• Prilikom instaliranja kabla na mjestima gdje se ukrštaju grede, izrežite udubinu u koju ćete postaviti zaštitni metalni okov u koji ćete postaviti kabel
Konstrukcija je u skladu s finskim standardima
Direktno električno podno grijanje
Grijanje u gipsanim podovima
Grijanje u gipsanim podovima
1. Gips ploča
2. Grijući kabel
3. Podni osjetnik u zaštitnoj tubi
4.Trake od gips ploče
5. Utori za instalaciju kabela napunjeni sredstvom za punjenje na mineralnoj bazi
6. Sredstvo za punjenje (ako je potrebno)
7. Ekstra čvrsti gips
8. Izolacija od vlage (ako je potrebno)
9. Ljepilo za keramičke pločice
10. Podna obloga
11. Termostat
• Postavite trake od gips ploče na ekstra jak gips koji pokriva čitav pod. Širina traka ovisi o instalacijskom razmaku a razmak o potrebnoj snazi grijanja (W/m2)
• Tipična snaga je 70–100 W/m2 koja odgovara instalacijskom razmaku između 10–14 cm
• Pažljivo postavite kabel male snage (10 W/m) između traka. Osjetnik termostata postavite u zaštitnu tubu pokrivenu gipsom između dva dijela kabla u sredinu
• Ispunite utori sredstvom za punjenje na mineralnoj bazi
• Postavite sloj ekstra jakog gipsa na cijelu konstrukciju
• Tassu S i ThinKit se preporučaju za ovu konstrukciju poda.
• Slijedite lokalne građevinske standarde
Konstrukcija je u skladu s finskim standardima
Grijanje kod renovacija i podnih konstrukcija ograničene visine
Grijanje renovacija ograničene visine
1. Stari pod
2. Primer
3. Grijuća mreža
4. Podni osjetnik u zaštitnoj tubi
5. Traka za montiranje
6. Sredstvo za punjenje
7. Filler (if necessary)
8.Izolacija od vlage (ako je potrebno)
9. Ljepilo
10. Zvučna izolacija
11. Podna obloga
12. Termostat
Konstrukcija je u skladu s finskim standardima
• Grijuća mreža može biti postavljna direktno na postojeći pod. Ljepilo nije potebno budući je mreža samoljepiva. Smjer postavljanja se može mijenjati tako da se mreža (ne kabel) proreže i okrene u drugom smjeru. Osjetnik termostata mora biti u zaštitnoj fleksibilnoj tubi iz,među dva dijela kabla koje ne smije dodirivati.Prekrijte mrežicu sredstvom za punjenje a kad se sredstvo osušilo postavite podnu oblogu.
• ThinMat se može postaviti na ivericu ili slične materijale.
1. Stari pod
2. Primer
3. Grijući kabel
4. Traka za montiranje
5. Podni osjetnik u zaštitnoj tubi
6. Sredstvo za punjenje
7. Filler (if necessary)
8. Podna obloga
9. Termostat
Konstrukcija je u skladu s finskim standardima
Grijanje renovacija ograničene visine
• ThinKit kabel može biti postavljen direktno na postojeću podnu oblogu otpornu na gorenje (ne na drvo). Kabel se može pričvrstiti ljepljivom trakom, trakom za pričvršćivanje, ili ljepilom. Osjetnik termostata mora biti u zaštitnoj fleksibilnoj tubi između dva dijela kabla koje ne smije dodirivati. Prekrijte kabel sredstvom za punjenje kad se osušio postavite gornju podnu oblogu.
ThinKit i ThinMat su specijalno dizajnirani za renovacije prostora gdje je visina poda ograničena. Ukoliko to nije slučaj, može se staviti i Tassu S.
